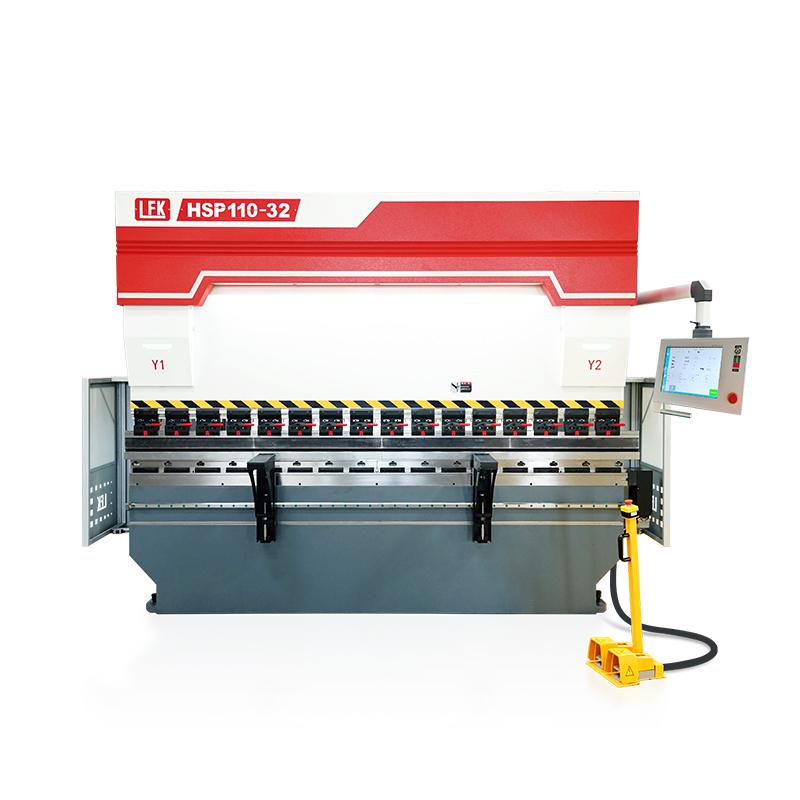

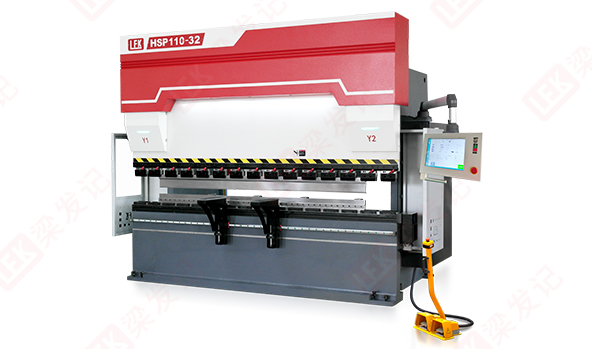

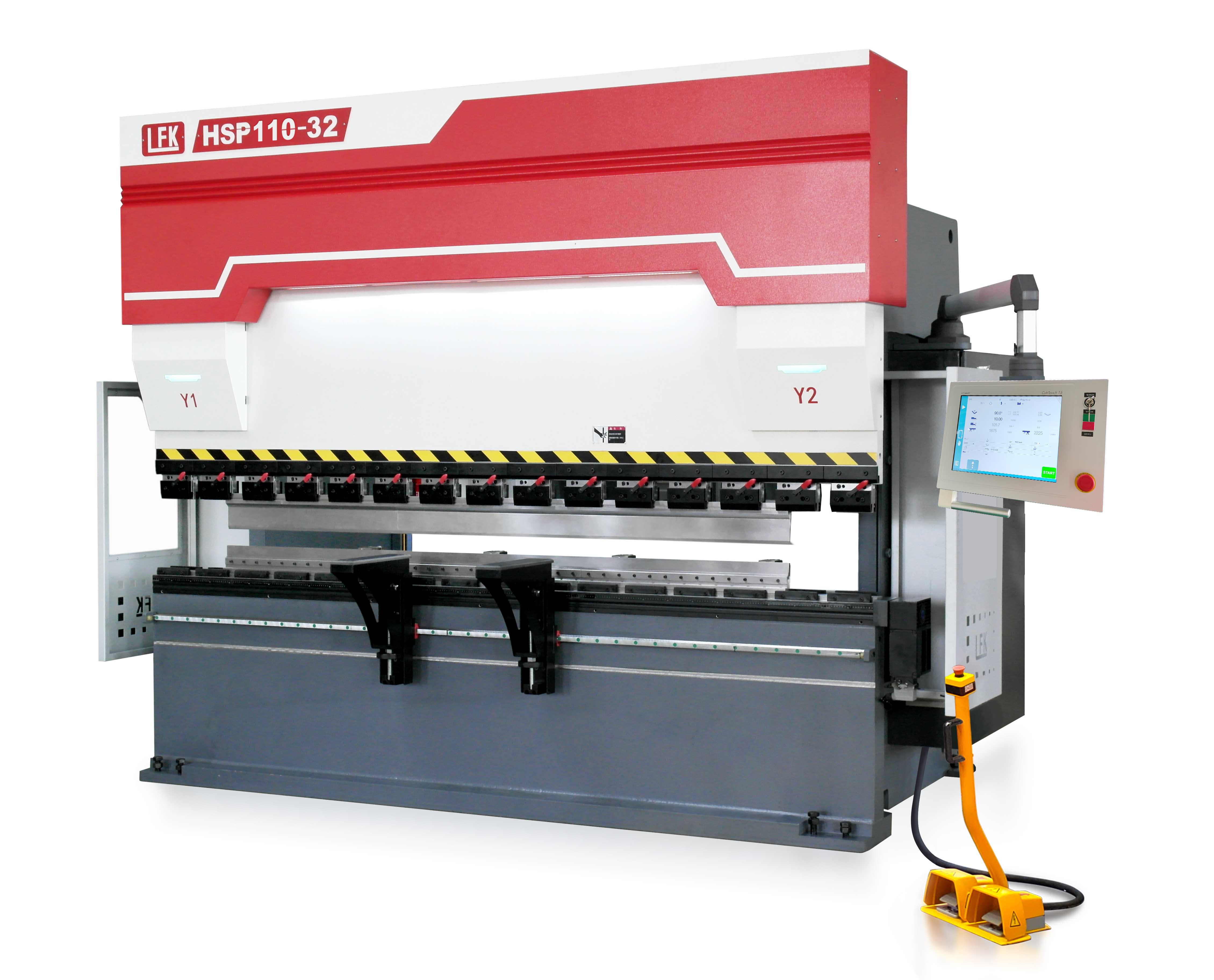

HSP110-32

全新一代 - 搭载油电混合动力系统, 高效、节能、环保折弯机

咨询热线

400-830-6398

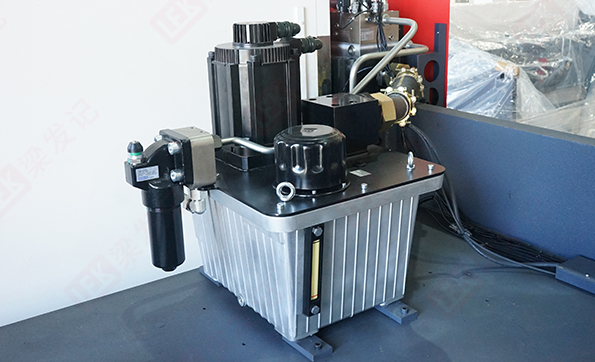

油电混合动⼒驱动

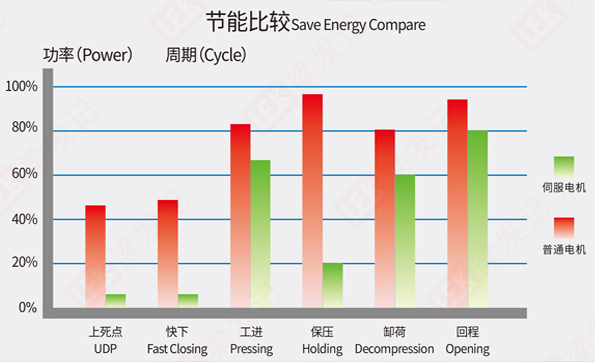

伺服电机驱动油泵正反旋转,流量、压⼒由油泵和伺服电机⾃动控制,⽆溢流控制,⼯序间等待时零耗电,电机功率消耗由负载决定,⻓期使⽤节省电能显著,⽐常规电液机节能60%以上

油箱容积很⼩,液压油费⽤⼤⼤降低

油液发热⼩,抗污染能⼒强,液压故障明显减少

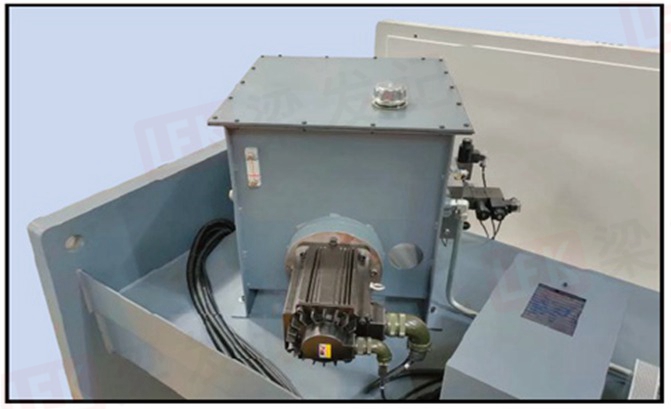

驱动系统

油电混合动力驱动系统

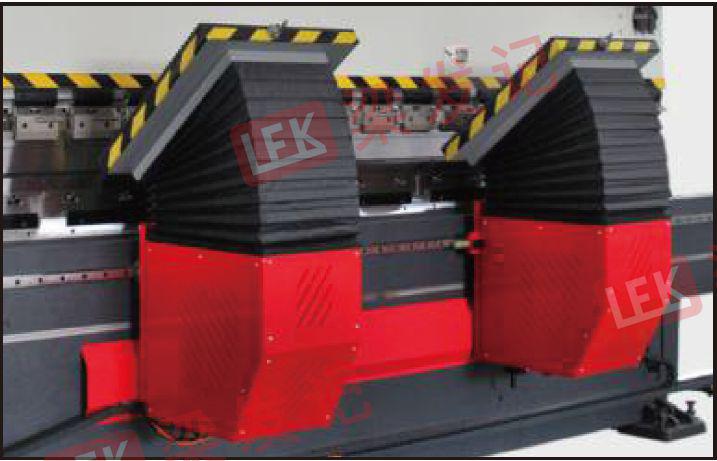

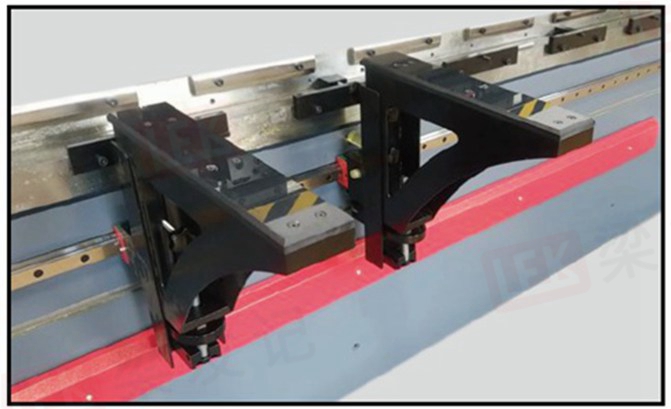

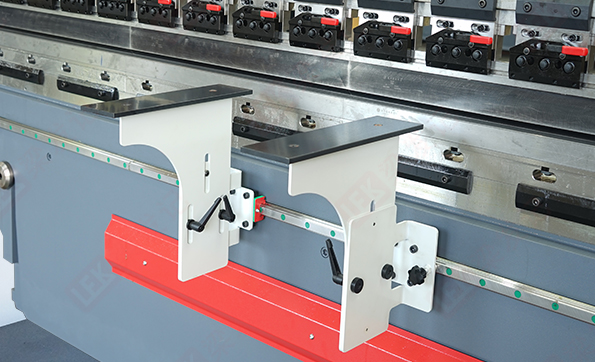

前托料架

前托料架沿直线导轨直线左右移动,辅助折弯工作,提供工作效率

看看哪款切割机适合你

公称压力
未标题-2

HSP50-20

50 Ton

封面

HSP220-40

220 Ton

⽴柱间距离
1710 mm
3500 mm
滑块⾏程
180 mm
250 mm
喉⼝⾼度
300 mm
400 mm
开⼝⾼度
370 mm
450 mm
2200 mm
4100 mm
1240 mm
1600 mm
2400 mm
2815 mm
滑块(空载)速度
250 mm/s
160 mm/s
滑块(工作)速度
8-15 mm/s
8-12 mm/s
滑块(回程)速度
280 mm/s
160 mm/s
主电机功率
4.5x2 kw
7.5x2 kw
油箱容量
25х 2 lt.
80x2 lt.
机器重量
4300 kg
13000 kg

*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室,本集团自有产品的检测和实验,仅供参考,最终以实物为准。

HSP110-32-01

技术参数

公称压力

110 Ton

⽴柱间距离

2750 mm

滑块⾏程

200 mm

喉⼝⾼度

400 mm

开⼝⾼度

400 mm

3400 mm

1500 mm

2610 mm

滑块(空载)速度

240 mm/s

滑块(工作)速度

8-15 mm/s

滑块(回程)速度

220 mm/s

主电机功率

4.5x2 kw

油箱容量

40х 2 lt.

机器重量

8100 kg


参数名称单位HSP50-20HSP110-32HSP175-32

HSP175-40

HSP220-40
公称压力Ton50110175175
220
最⼤折弯⻓度mm2000320032004100
4100
⽴柱间距离mm171027502750
3500
3500
滑块⾏程mm180200250
250250
开⼝⾼度mm370400450450
450
喉⼝⾼度mm300400400
400400
⼯作台宽度mm850870940
940940
快下速度mm/s250240200
200160
折弯速度mm/s8-158-158-148-148-12
回升速度mm/s280220200
200160
油箱容量lt.25х 240х 250х 250х 280х 2
mm2200340032004100
4100
mm12401500160016001600
mm240026102815
28152815
重量kg4300810011000
12000
13000
主电机功率kw 4.5x24.5x25.5х 25.5х 27.5x2
后管位⾏程mm500600600600600
后管位垂直⾏程mm±50±75±100±100±100
滑块重复精度mm±0.01±0.01±0.01±0.01±0.01
后管位重复精度mm±0.01±0.01±0.01±0.01±0.01


*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室,本集团自有产品的检测和实验,仅供参考,最终以实物为准。

应用行业

电柜行业

电柜行业

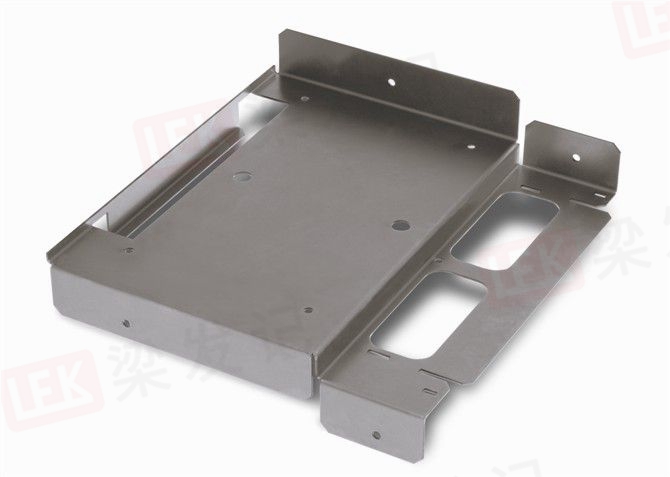

钣金加工

钣金加工

家电行业

家电行业

厨具行业

厨具行业

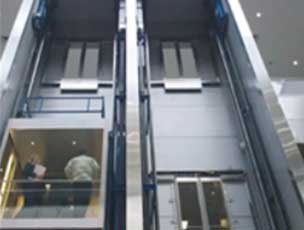

电梯制造业

电梯制造业

广告行业

广告行业

装饰灯饰行业

装饰灯饰行业

汽车行业

汽车行业

1
2
3

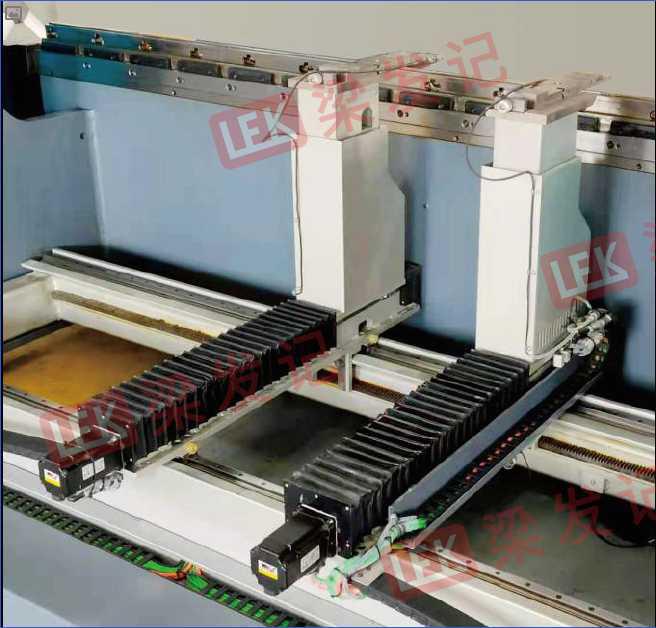

双直线导轨伺服后挡指

双直线导轨伺服后挡指

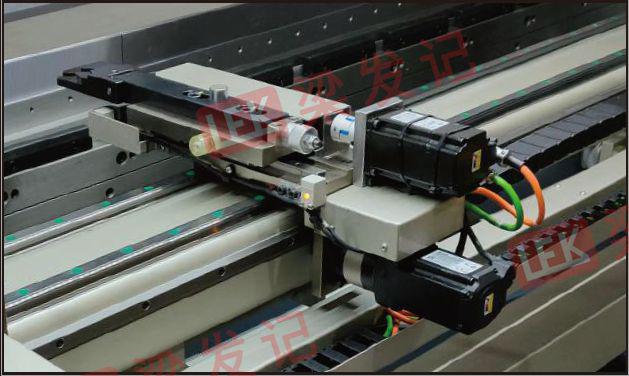

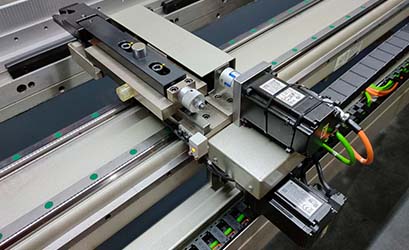

X(A)轴伺服后挡指

X(A)轴伺服后挡指

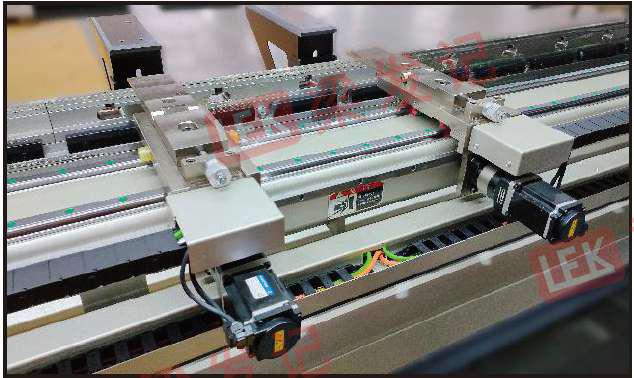

6轴后挡料系统

6轴后挡料系统

伺服数控随动托料架

伺服数控随动托料架

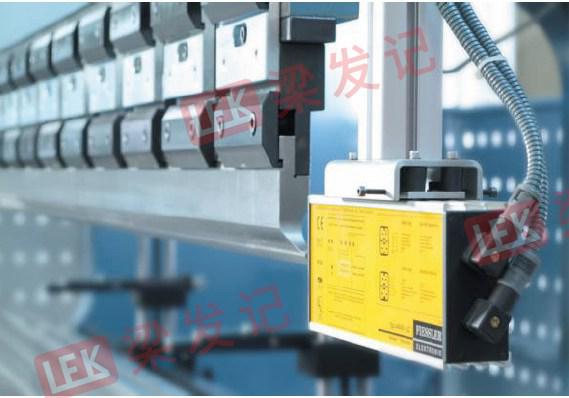

激光安全光幕

激光安全光幕

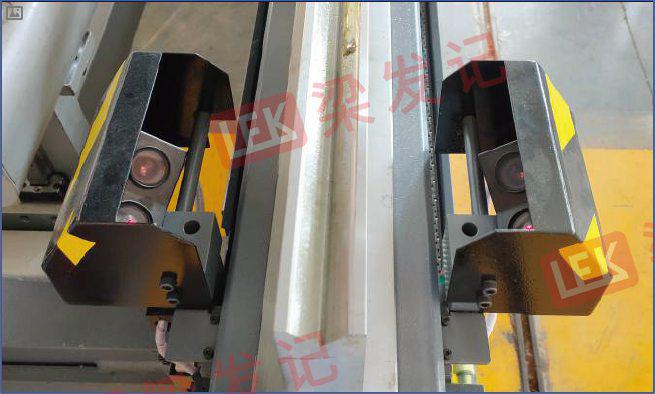

激光折弯角度检测仪

激光折弯角度检测仪

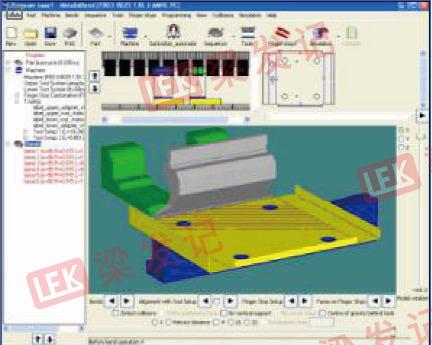

3D离线模拟编程软件

3D离线模拟编程软件

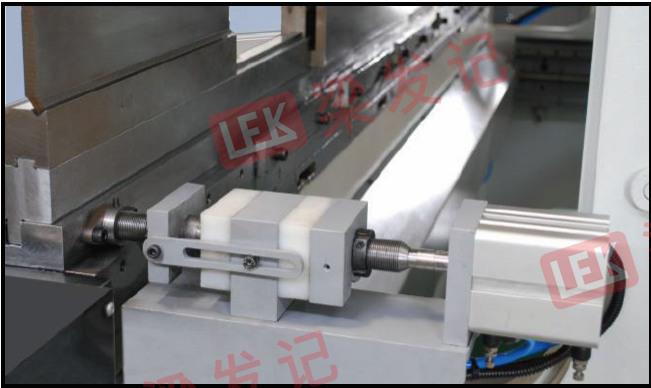

气动换下模装置

气动换下模装置
