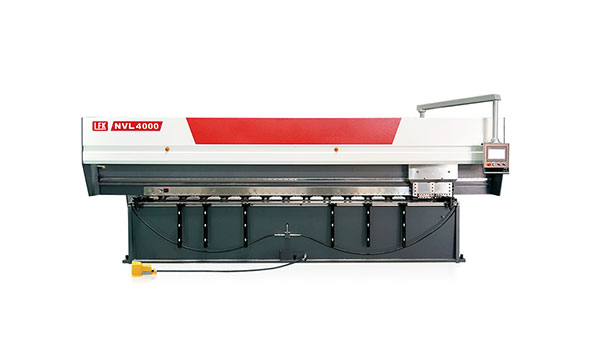

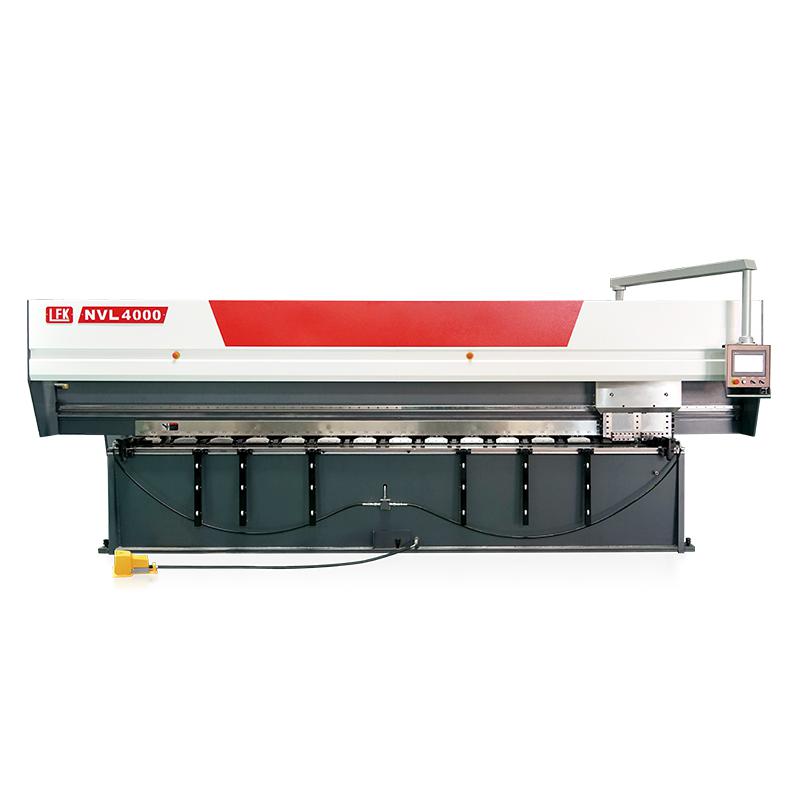

NVL4000

本机架结构采⽤钢板焊接⽽成,经过⾼温回⽕处理,消除内应⼒,能保持机架恒久性⾼精度要求; 本机配⽤专⽤⼯控数控系统,定位精确⽆误,刨槽⼒度强劲,进⼑深度稳定; 采⽤进⼝⾼精度⻮轮⻮条、直线导轨、⾼精度减速机及⾼速伺服⻢达等配合传动; 液压式板料夹钳及液压式独⽴送料夹钳,保证夹紧⼯件稳固。

咨询热线

400-830-6398

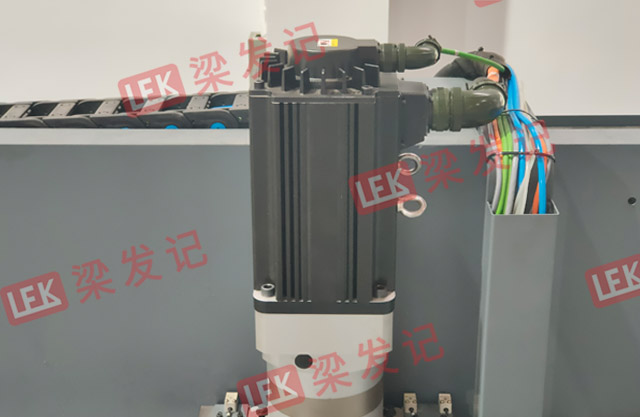

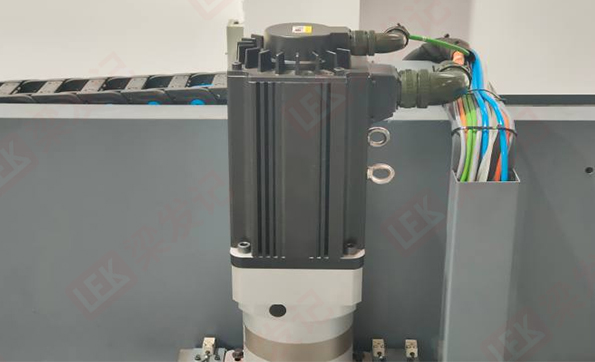

特大功率伺服电机

回程速度最⾼可达:180m/min;

特大功率主伺服电机,

具有高强劲切削力;

高精度减速机配上高扭力高速伺服马达传动;

定位准确,刨槽力度强劲,进刀深度稳定。


特大功率伺服电机

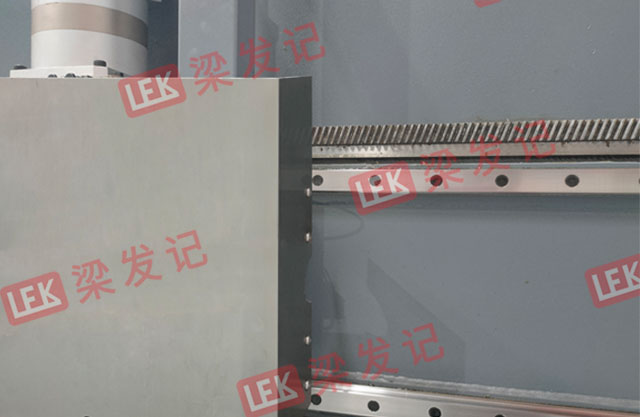

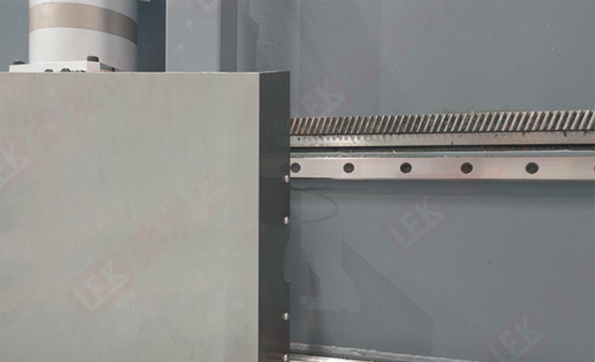

高精度导轨齿条

采用高精度导轨齿条,配合高速伺服马达,以达到稳定高速移动的效果

高精度导轨齿条

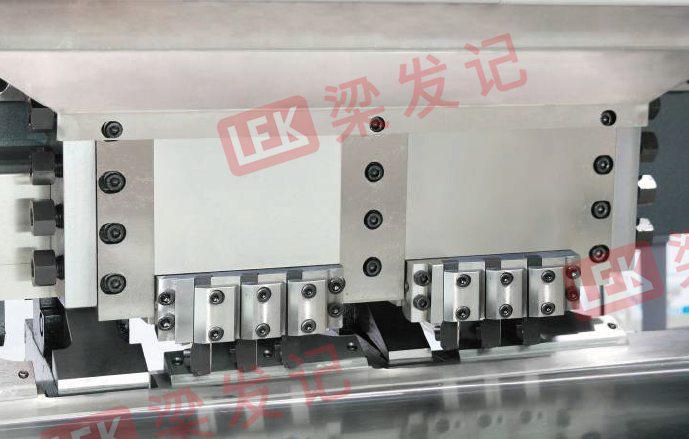

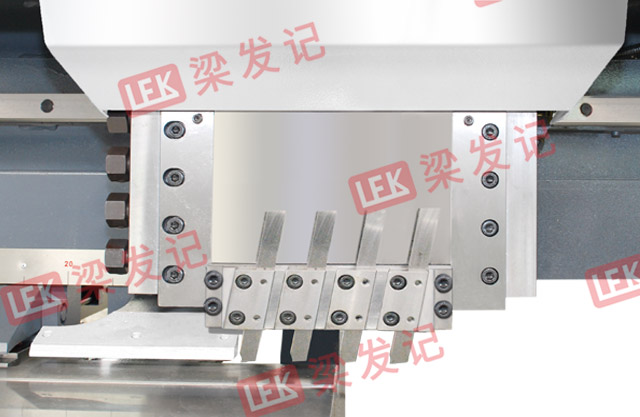

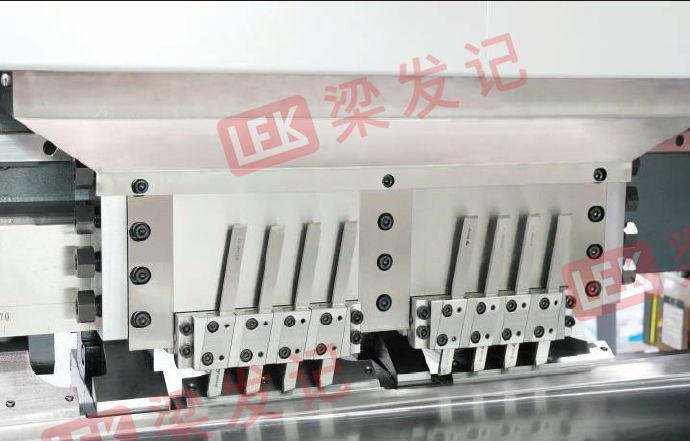

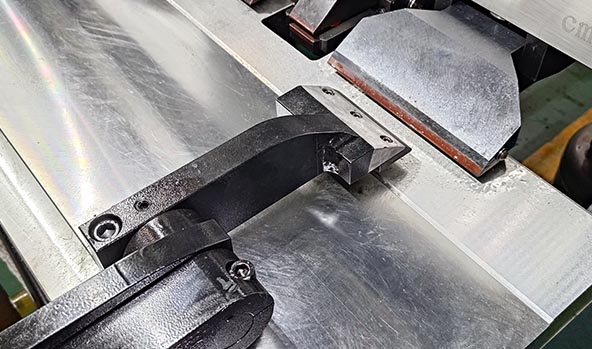

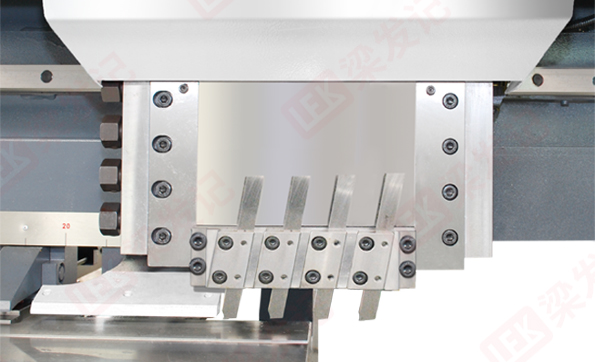

高效率切削刀架

高效率切削刀架可3-6把刨刀同时工作。

从右边开始进刀,完成刨程后高速回程。


高效率切削刀架

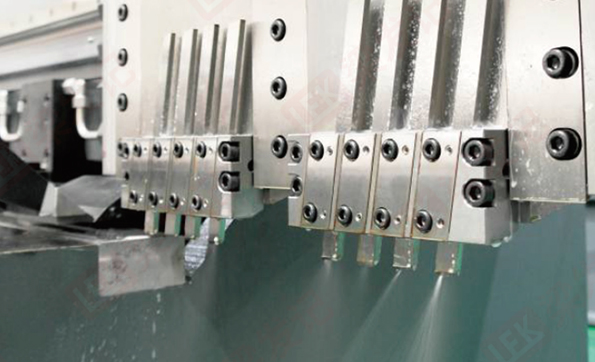

刀架冷却装置

刀架带有喷雾气冷却装置。

刨槽加工时电脑程式智能控制降温,

有效保护刀具,增加使用寿命。

根据加工材料不同,可选择:

滴水 / 吹气 / 喷雾3种不同的降温方式。

刀架冷却装置

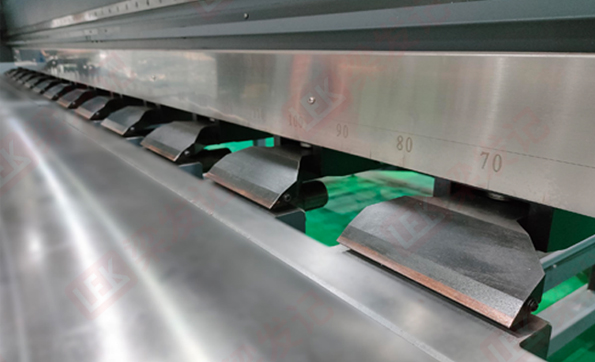

液压式板料夹钳

压力强劲,压料牢固稳定

液压式板料夹钳

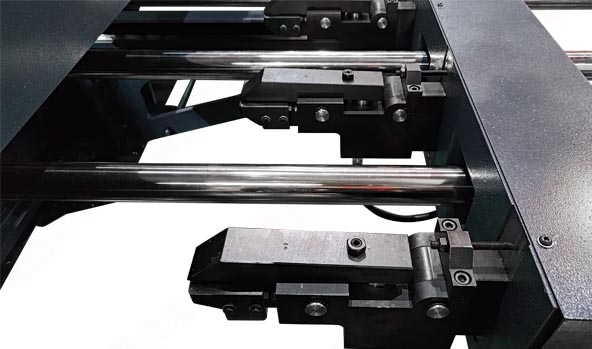

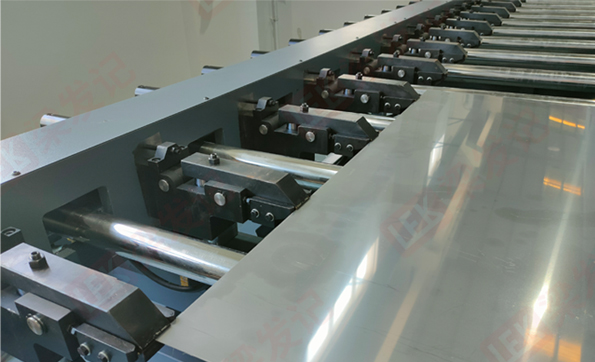

送料后定位装置

采用伺服电机驱动,

紧凑式设计同步传动轴。

送料后定位装置

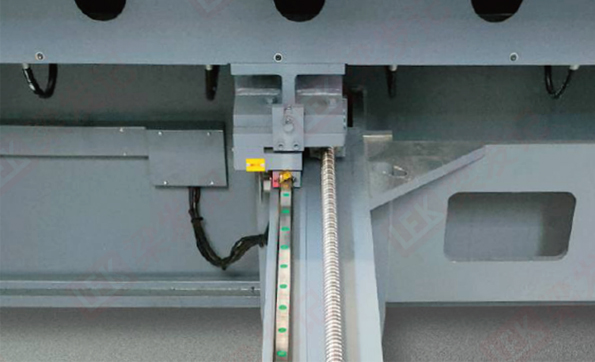

后管位螺杆导轨

采用精密滚珠螺杆和滚珠导轨,

传动位置精准。

后管位螺杆导轨

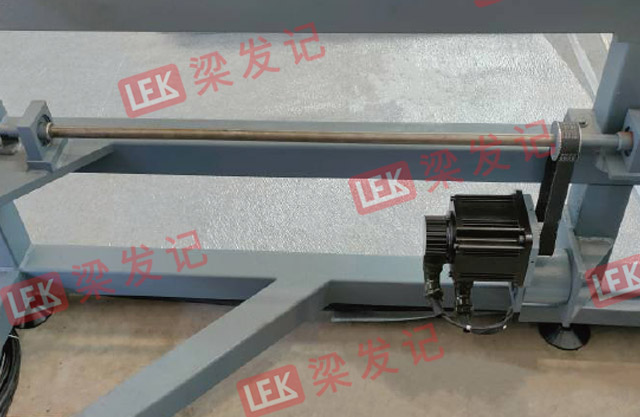

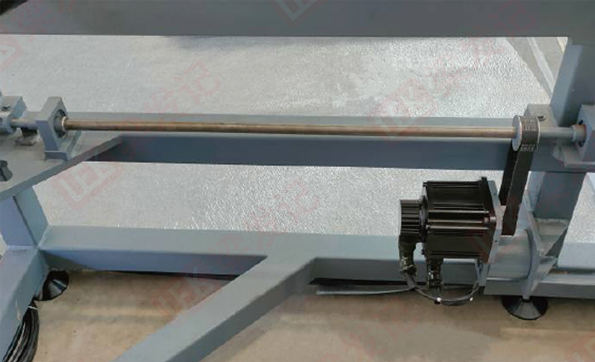

后管位轴传动

后管位轴传动同步性高,

可高负载夹紧板材运行。

有效行程:1250mm / 1650mm(选购)

后管位轴传动

看看哪款切割机适合你

*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室,本集团自有产品的检测和实验,仅供参考,最终以实物为准。

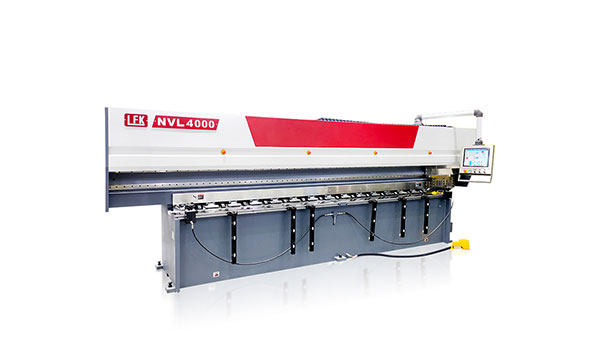

NVL4000 (1)

技术参数

参数名称单位NVL3000NVL4000NVL6000NVL8000
加工板厚度mm0.5~40.5~40.5~40.5~4
加工板宽度mm9~1250(可选购1650)9~1250(可选购1650)9~1250(可选购1650)9~1250(可选购1650)
加工板长度mm3200420062008200
X轴⼑架速度m/min0~1600~1600~1600~160
X轴⼑架最⼤⾏程mm3200420062008200
X轴伺服电机功率kw单⼑架 5.5 / 双⼑架 7.5单⼑架 5.5 / 双⼑架 7.5单⼑架 5.5 / 双⼑架 7.5单⼑架 5.5 / 双⼑架 7.5
板料夹钳移动速度mm/s0~150~150~150~15
Y轴伺服电机功率kw1.51.522
Z轴⼑架升降速度mm/s8888
Z轴⼑架升降最⼤位移mm15151515
液压压料缸pcs9111528
⼯作台离地⾯⾼度mm850850850850
油箱容量lt.80808080
机床重量kg11000140001900021500


*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室,本集团自有产品的检测和实验,仅供参考,最终以实物为准。

应用行业

电柜行业

电柜行业

钣金加工

钣金加工

家电行业

家电行业

厨具行业

厨具行业

电梯制造业

电梯制造业

广告行业

广告行业

装饰灯饰行业

装饰灯饰行业

汽车行业

汽车行业

33页
1
5

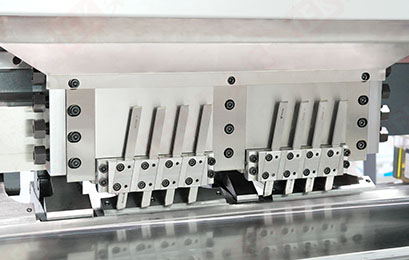

高效率刨槽双刀架

高效率刨槽双刀架

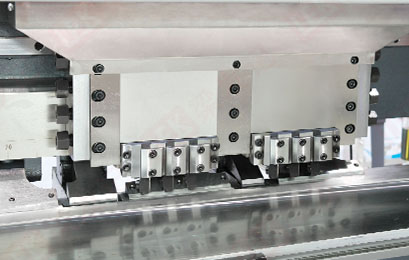

合金刀杆

合金刀杆

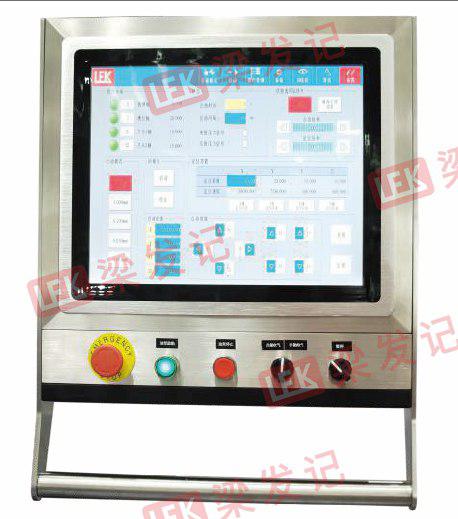

大触摸屏数控系统

大触摸屏数控系统
