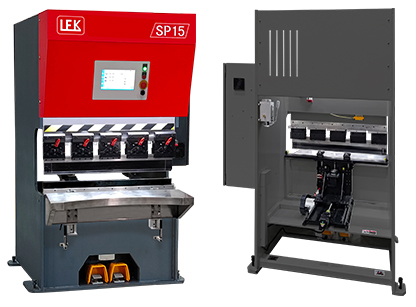

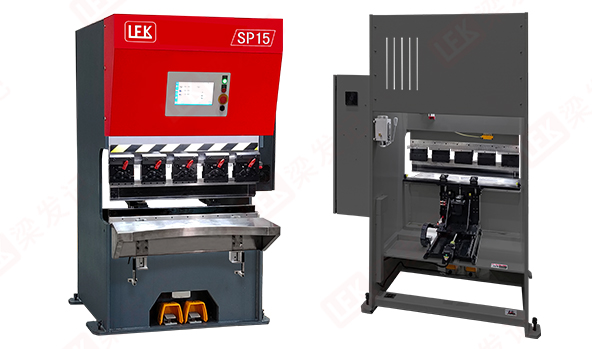

SP15

SP全电伺服数控折弯机是我司高品质数控折弯机之一系列。这款小型折弯机主要结合了机架、上滑块、后定位系统、电气系统、数控系统及模具等重要组成部分。

咨询热线

400-830-6398

产品详情

产品视频

规格参数

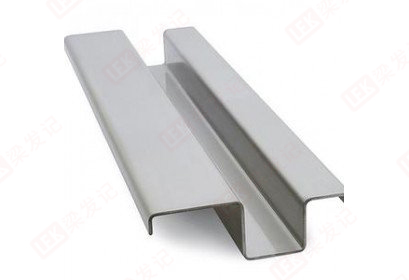

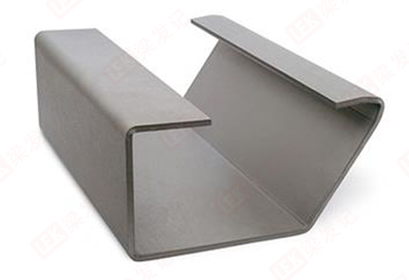

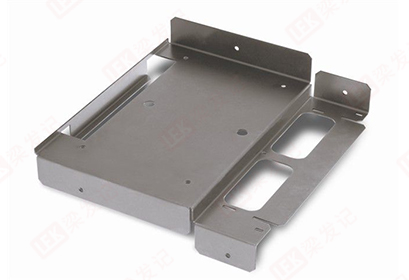

样品展示

可选件区

滑块结构

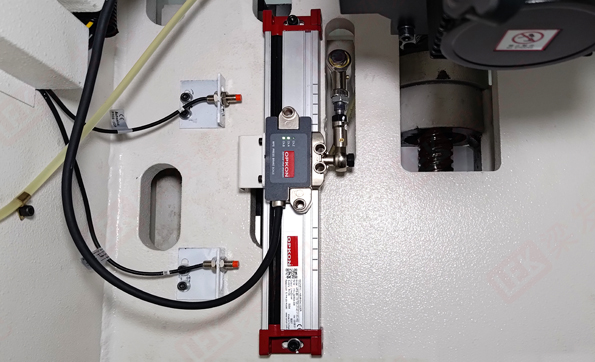

采用欧洲进口磁栅尺装于内侧，保证Y轴的平行度，工作精度可达±0.01mm
下死点有保压时间，可编程，确保不同制件的精度
有慢速回升控制功能，操作者可以更好的控制工件

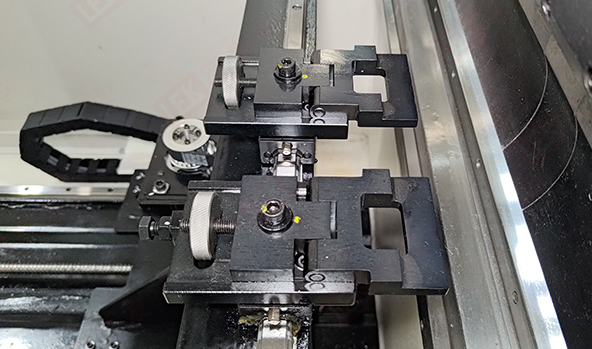

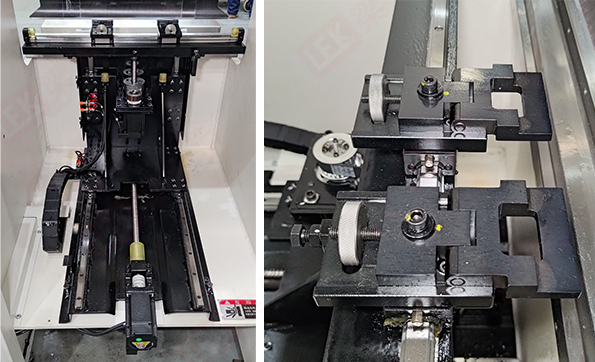

后定位系统

X轴后定位系统，采用高精度的高速交流伺服电机驱动，具有速度快，定位精度高的特点
适用于生产多道折弯、高精度工作
后挡料X轴行程为400mm，采用高精度滚珠丝杠和滚珠导轨
后挡料有退让控制功能
后挡料R轴行程为100mm，采用高精密齿轮齿条和高精度滚珠滚珠导

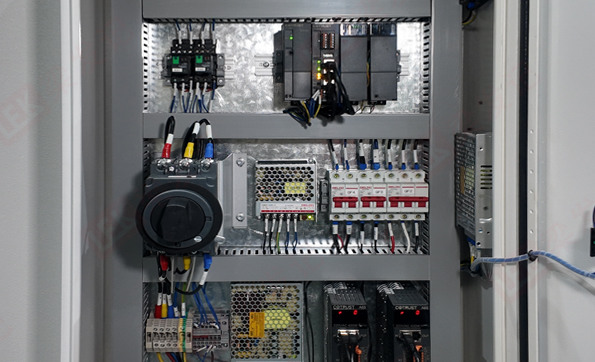

电气系统

电气元件采用国外进口或合资产品，符合国际标准，安全可靠

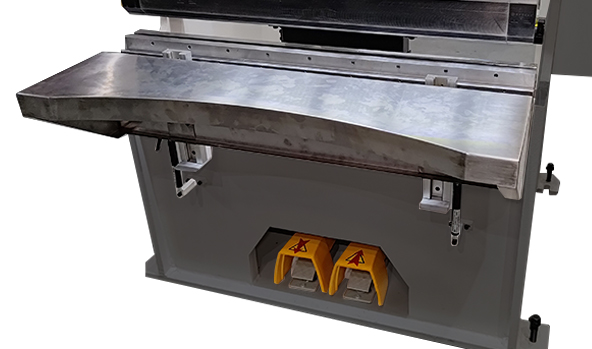

脚踏开关

内置脚踏开关，方便操作员使用

看看哪款切割机适合你

公称压力

SP10

10Ton

SP40

40 Ton

SP60

60 Ton

SP200

200

⽴柱间距离

1270 mm

2000 mm

2520

滑块⾏程

100mm

100 mm

150 mm

200

喉⼝⾼度

150mm

250 mm

150 mm

400

开⼝⾼度

350mm

300 mm

350 mm

480

长

1025mm

1765 mm

2525 mm

3240

宽

1055mm

1190 mm

1250 mm

1570

高

1870mm

2050 mm

2300 mm

2560

滑块（空载）速度

200mm/s

100 mm/s

160

滑块（工作）速度

12mm/s

20 mm/s

滑块（回程）速度

200mm/s

100 mm/s

160

主电机功率

4.5kw

11×2 kw

15×2 kw

油箱容量

机器重量

1200kg

3300 kg

4000 kg

9000

*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室，本集团自有产品的检测和实验，仅供参考，最终以实物为准。

更多机型对比

技术参数

公称压力

15Ton

⽴柱间距离

滑块⾏程

100mm

喉⼝⾼度

150mm

开⼝⾼度

350mm

长

1275mm

宽

1055mm

高

1870mm

滑块（空载）速度

200mm/s

滑块（工作）速度

12mm/s

滑块（回程）速度

200mm/s

主电机功率

5.5kw

油箱容量

机器重量

1600kg

项目名称		单位	型号及参数
项目名称		单位	SP15
公称压力		Ton	15
工作台长度		mm	950
喉口深度		mm	150
开口高度		mm	350
控制轴数		轴	3（X、Y、R）
滑块行程		mm	100
滑块行程速度（Y轴）	快下速度	mm/s	200
	工作速度	mm/s	12
	回升速度	mm/s	200
后挡料（X轴）	行程	mm	400
后管位（R轴）	行程	mm	100
主电机功率		kw	5.5
机器外形尺寸	长	mm	1275
	宽		1055
	高		1870
