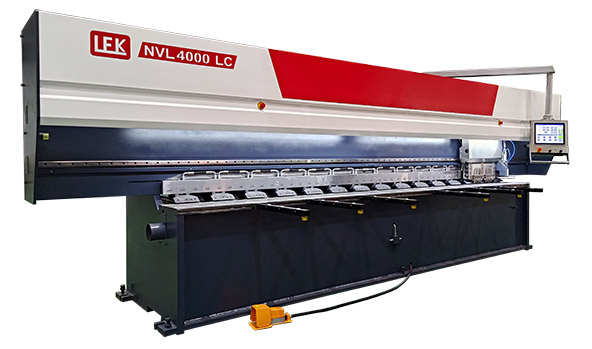

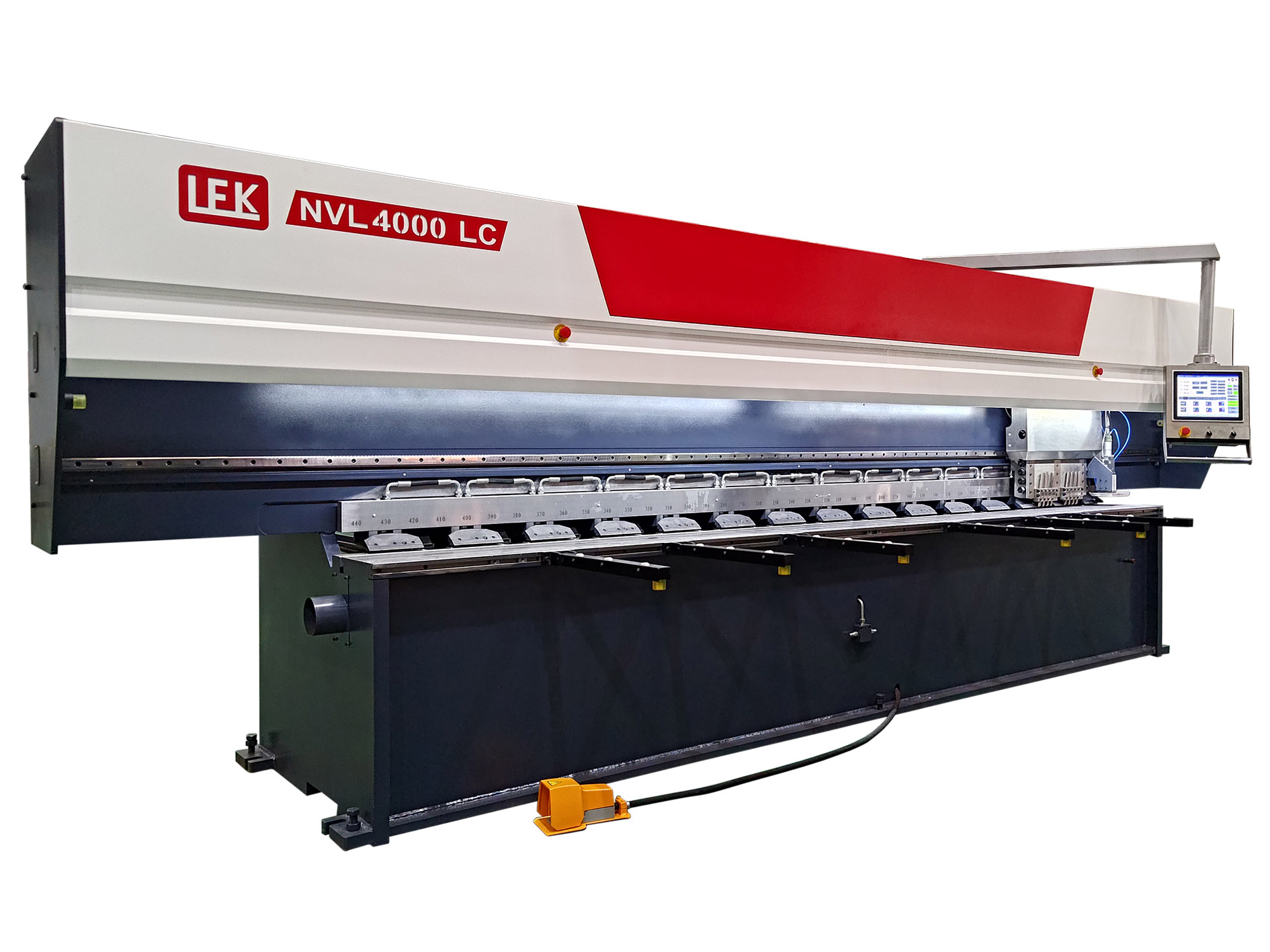

NVL4000LC

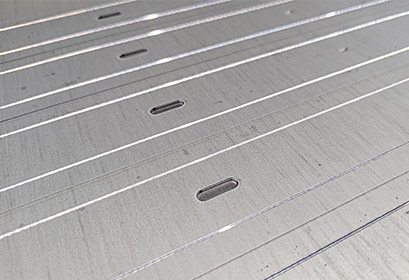

一键编程，自动完成刨槽、切割等操作，高效便捷
咨询热线
400-830-6398

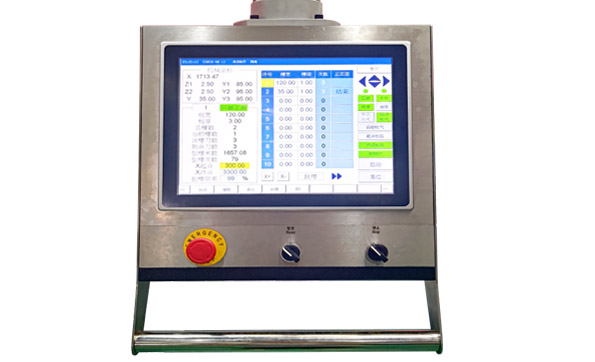

数控系统
配备15" 彩色触摸屏，程序存储空间有4GB 。
基于CNC控制器硬体架构，稳定性以及性能品质可靠。
USB接口可传输档案或者网络远程传输功能。
可图形导入并支持扫码枪自动载入程序功能。
绝对式总线伺服方案，无需开机寻原点动作。
内外径便捷切换，无需人为设定。
进刀深度配方可弹性灵活设定。
高速平滑刨槽加工插补算法，效率提高20%。

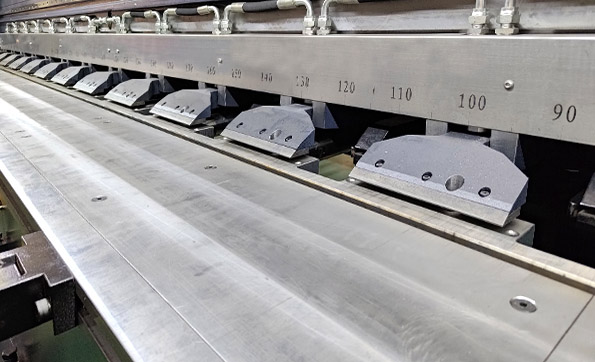

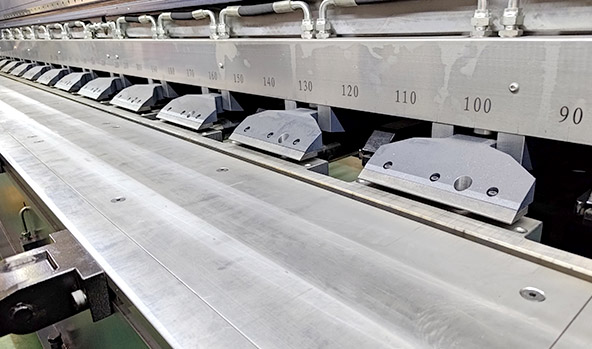

工作台结构
高硬度工作台面，经过整体热处理，再经精密研磨而成。
激光切割头伺服电机
Z3轴伺服电机控制切割头升降。
切割头升降最大行程：200mm。

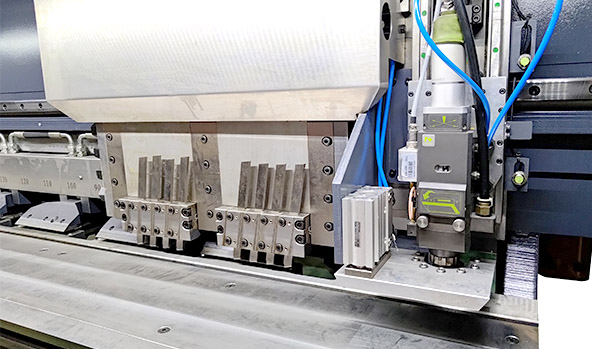

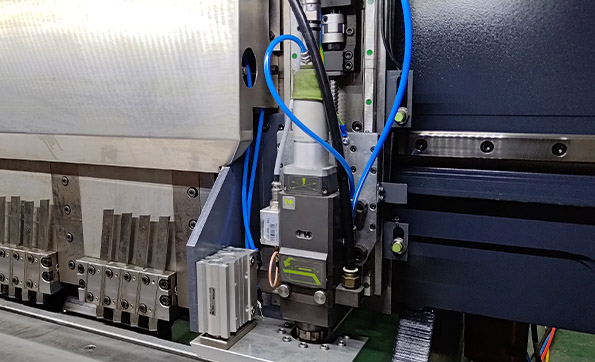

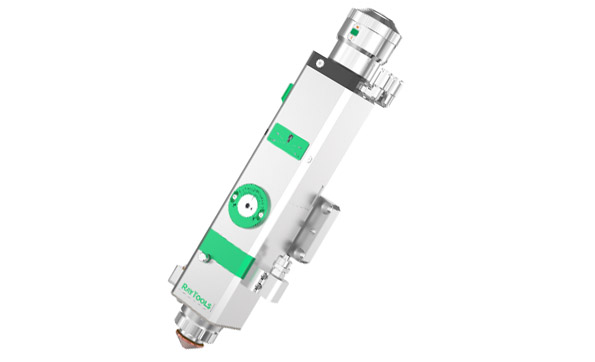

激光切割头
优化设计结构：模块化，易维护，降低停机时间。
多重保护镜片：3片保护镜片，高效保护准直聚焦镜片。
持久耐用：2路光学水冷，有效延长持续工作时间。
高度防尘：IP65级防尘，专利保护镜座盖板，防尘无死角
自动调焦：自动调焦，减少人为干预，调焦速度10m/min，重复精度50μm。

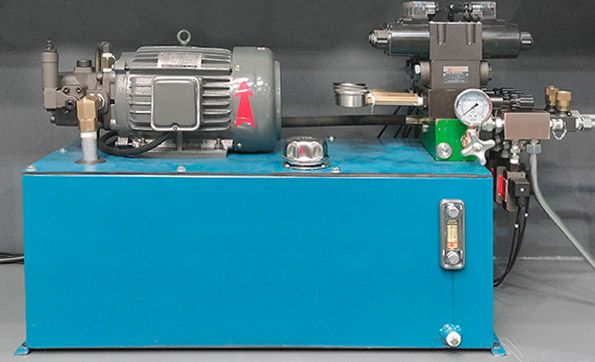

液压系统
液压系统采用成套集成式液压控制组件。
液压系统有超负荷溢流安全保护。
液压站采用2.2KW电机驱动。
技术参数
| 项目名称 | 型号及参数 | 单位 |
| NVL-4000 LC | ||
| 可加工板厚度 | 0.5 ~ 4 | mm |
| 可加工板宽度 | 9 ~ 1650 | mm |
| 可加工板长度 | 110 ~ 4100 | mm |
| 刨刀架回程最高可达速度 | 160 | m/min |
| X轴--刨槽刀架左右移动行程 | 4100 | mm |
| X轴--伺服电机功率 | 5.9 | kw |
| Y轴--后送料装置有效行程 | 1650 | mm |
| Y轴--后送料装置移动速度 | 150 | mm/s |
| Y轴--伺服电机功率 | 1.7 | kw |
Z轴(Z1,Z2)--刀架升降最大行程 | 15 | mm |
| Z轴(Z1,Z2)--伺服电机功率 | 0.45×2 | kw |
| Z3轴--切割头升降最大行程 | 200 | mm |
| Z3轴--伺服电机功率 | 0.45 | kw |
| Z3轴--激光器功率 | 1.0 | kw |
| 送料液压夹钳 | 14 | pcs |
| 压料液压压钳 | 15 | pcs |
| 液压站电机功率(380V/50HZ) | 2.2 | kw |
| 油箱容量 | 80 | L |
| 机器重量 | 13700 | kg |

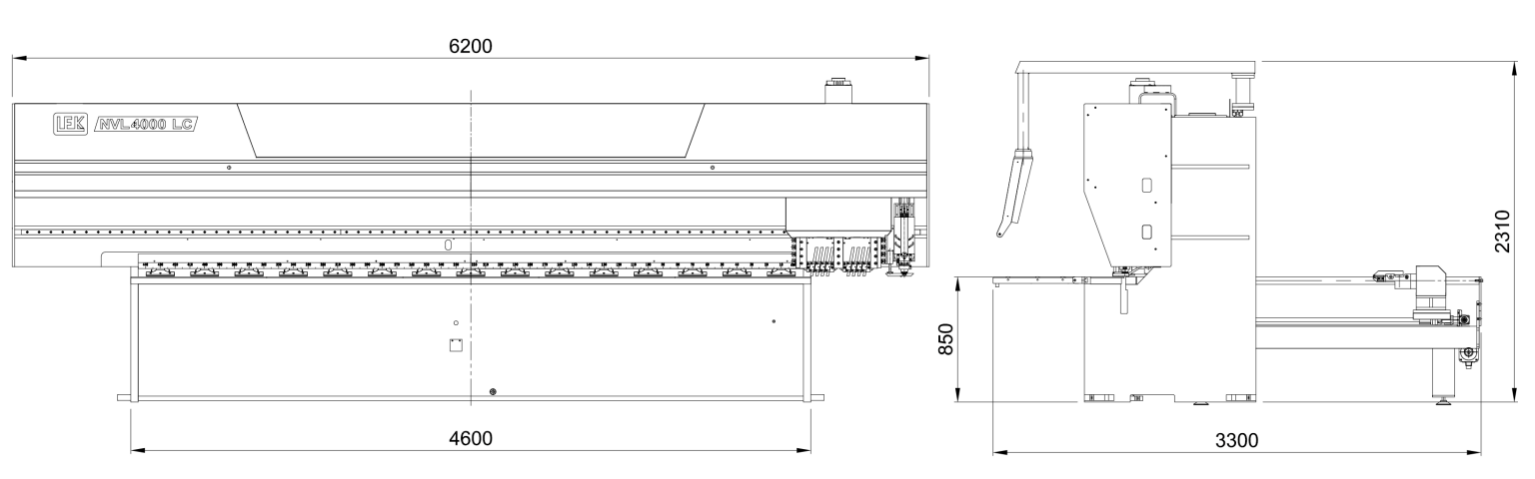

机器外形尺寸 （长×宽×高） | 6200×3300×2310 | mm |
*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室，本集团自有产品的检测和实验，仅供参考，最终以实物为准。
应用行业
电柜行业
钣金加工
家电行业
厨具行业
电梯制造业
广告行业
装饰灯饰行业
汽车行业

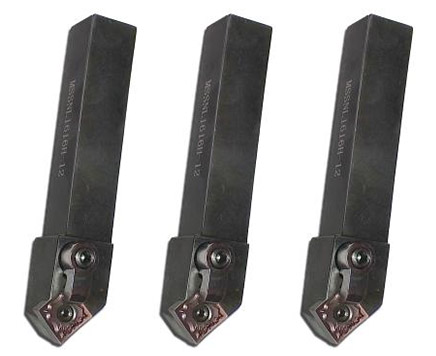

Optional Alloy Tool Holder & Blade
