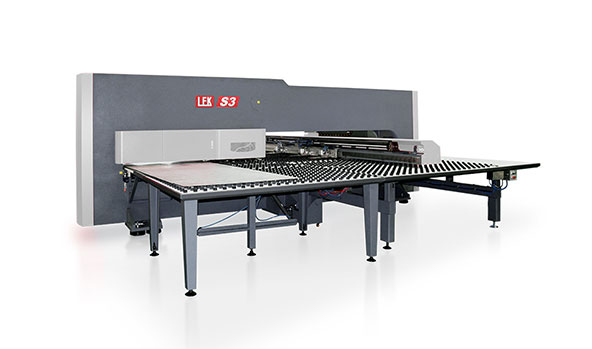

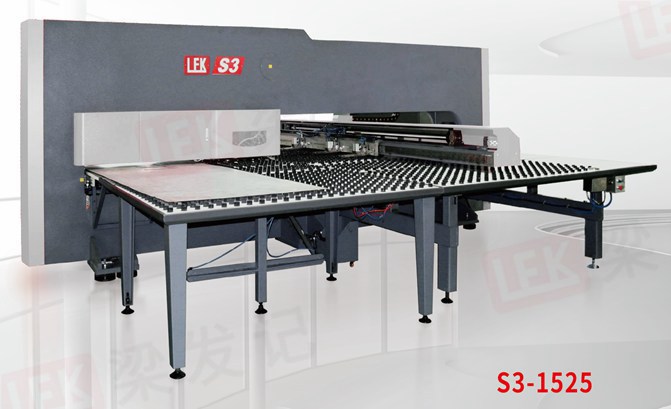

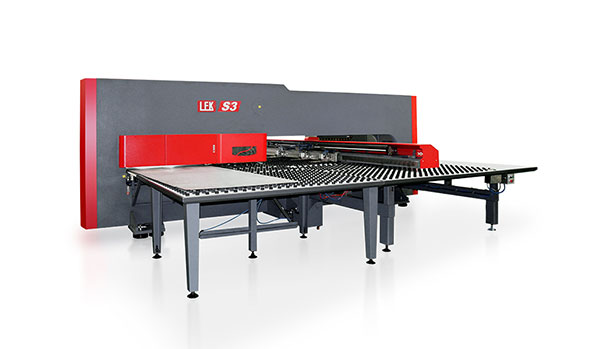

S3-1525

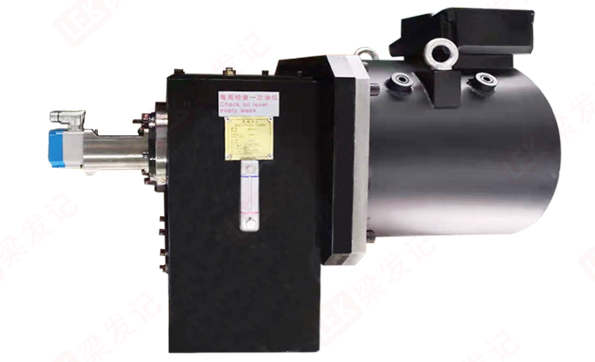

近年环保节能意识提⾼,全电式数控转塔冲床渐渐发展成为产业的主流.⽬前全电动 伺服转塔冲床是使⽤伺服⻢达作为制动器,⽆液压油污染及维护费⽤,具有节能环保、⾼速、 ⾼精度等优势，为⽤⼾创造极⼤的经济效益。
咨询热线
400-830-6398

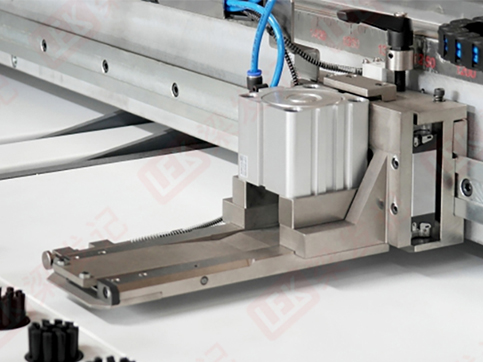

气动夹钳
特有浮动式夹钳设计，可夹紧不同平直度的板材，精度⾼、耐⽤。

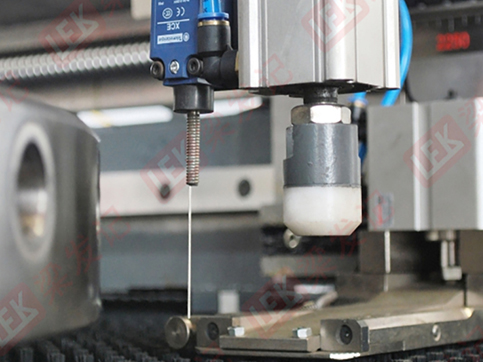

板材弯曲感应器
有效的防⽌了板材弯曲所导致的错误冲打。

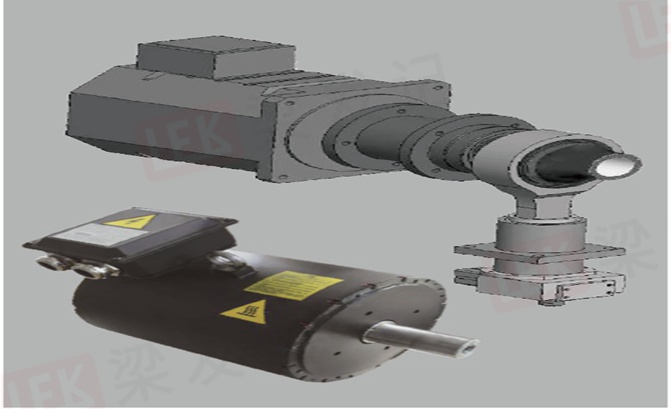

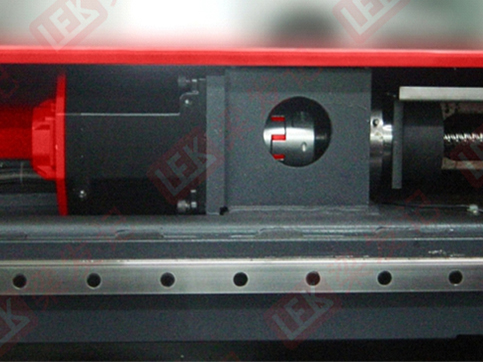

X轴伺服马达
X轴伺服电机⻢达采⽤直驱设计，可⾼速精确运⾏。

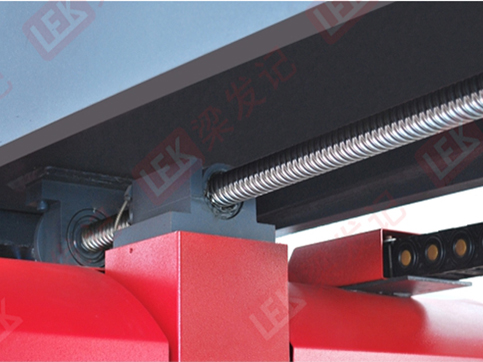

Y轴驱动与设计
Y轴采⽤德国品牌滚珠丝杆和导轨；Y轴上置式设计，避免废料掉落损坏丝杆，保养简易。

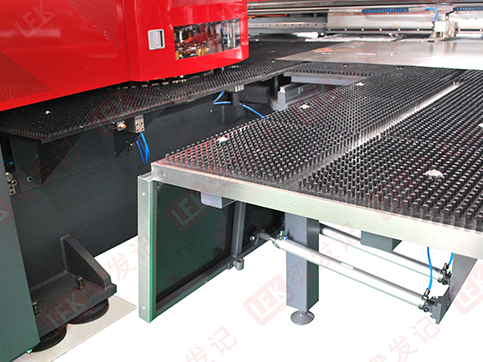

气动工作台滚珠
⽓动升降⼯作台，可快速⽅便更换转盘模具。

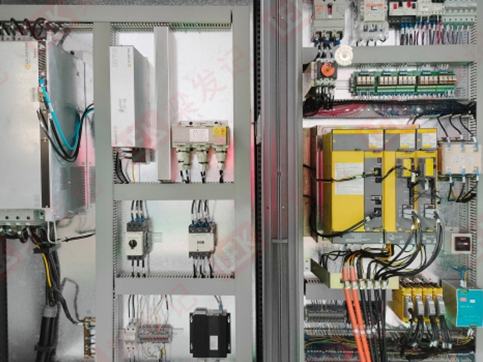

电⽓元件
电⽓元件采⽤国外进⼝或合资产品，符合国际 标准，安全可靠电柜的布线合理、清晰，便于维 修或排除故障，散热效果好。
技术参数
| 参数名称 | 单位 | S2-1212 | S2-1225 | S3-1225 | S3-1525 |
| 公称压⼒ | Ton | 20 | 20 | 30 | 30 |
| ⼯作⾏程（X轴） | mm | 1250 | 2500 | 2500 | 2500 |
| ⼯作⾏程（Y轴） | mm | 1270 | 1270 | 1270 | 1520 |
| 加⼯精度 | mm | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| 最⼤加⼯板材尺⼨(⼀次重定位) | mm | 1270 х 2500 | 1270 х 5000 | 1270 х 5000 | 1520 х 5000 |
| X轴速度 | m/min | 110 | 100 | 110 | 110 |
| Y轴速度 | m/min | 90 | 60 | 90 | 80 |
| 转盘转速（T轴） | r/min | 30 | 30 | 30 | 30 |
| 冲头滑块最⼤⾏程 | mm | 60 | 60 | 60 | 60 |
| 最⼤加⼯板材厚度 | mm | 4 | 4 | 6 | 6 |
| 板材最⼤重量 | kg | 120 | 120 | 120 | 120 |
| 最⾼冲击频率（4毫⽶冲程） | HPM | 1100 | 1100 | 1200 | 1200 |
| 最⾼冲孔次数（1毫⽶中⼼距) | HPM | X-680,Y-580 | X-650,Y-580 | 680 | 680 |
| 最⾼冲孔次数(25毫⽶中⼼距） | HPM | X-320,Y-240 | X-300,Y-240 | 320 | 320 |
| ⼯位数 | / | 30 | 30 | 30 | 30 |
| 最⼤⼀次冲孔直径 | mm | 88.9 | 88.9 | 88.9 | 88.9 |
| 重定位置 | / | Yes | Yes | Yes | Yes |
| 主传动形式 | / | 全电动伺服⻢达 | 全电动伺服⻢达 | 全电动伺服⻢达 | 全电动伺服⻢达 |

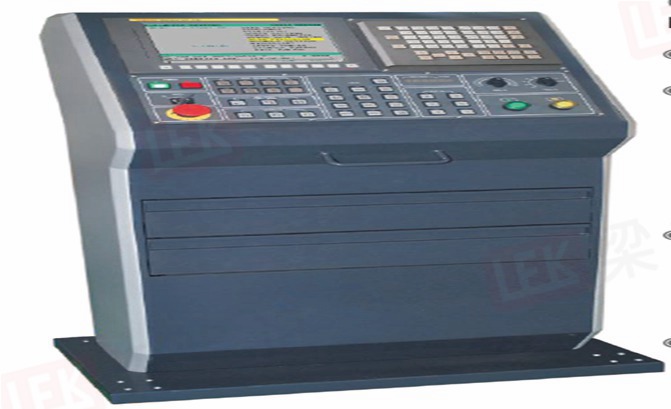

| 数控系统 | / | Fanuc Oi-PD | Fanuc Oi-PD | Fanuc Oi-PF | Fanuc Oi-PF |
| 数控轴数 | / | 5 | 5 | 5 | 4 |
| 供⽓压⼒ | bar | 6 | 6 | 6 | 6 |
| 电源容量 | kw | 20 | 20 | 20 | 20 |
| 机床重量 | kg | 11000 | 13000 | 13000 | 14000 |
*本页面所展示产品外观、参数、性能描述、对比数据等均来自华辉数控工厂内部实验室，本集团自有产品的检测和实验，仅供参考，最终以实物为准。
应用行业

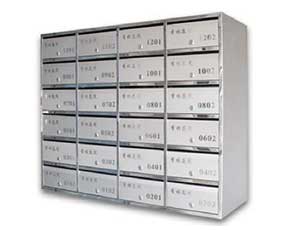

电柜行业

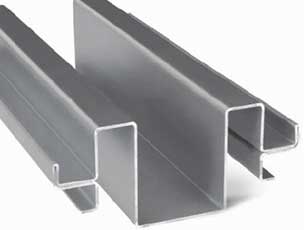

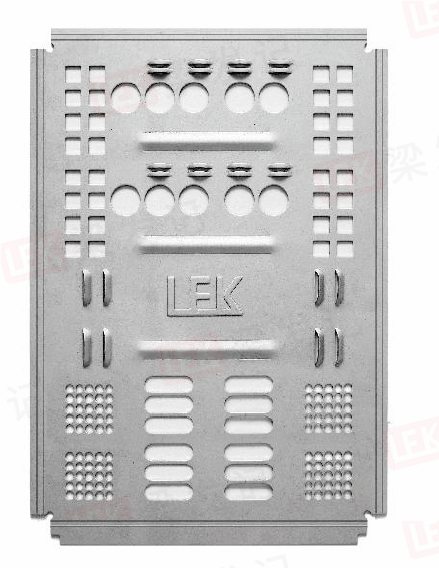

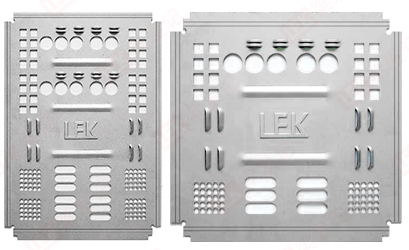

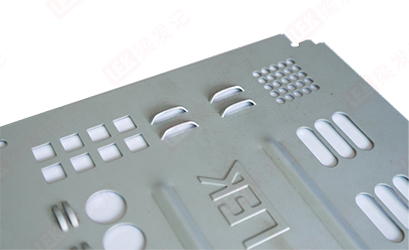

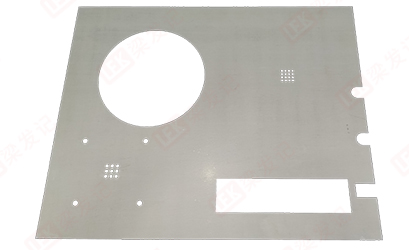

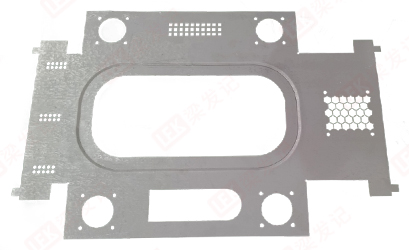

钣金加工
家电行业
厨具行业
电梯制造业
广告行业

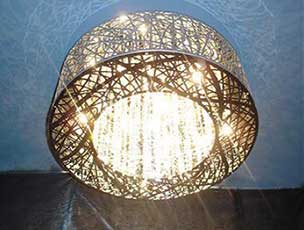

装饰灯饰行业
汽车行业

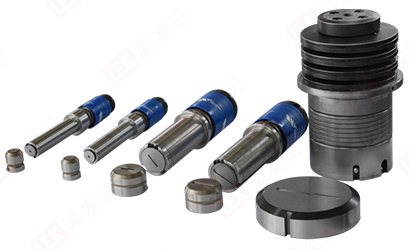

厚转塔型模具
